Водяной теплый пол под плитку - инструкция по монтажу
Эта система отопления состоит из многослойной конструкции, размещенной под напольным покрытием, источника горячей воды и распределительного оборудования, отвечающего за регулирование температуры. Такая система не только равномерно прогревает помещение по всему объему, но и поддерживает комфортную температуру самого материала. При этом вы сможете избавиться от лишних труб и радиаторов, которые обычно портят весь интерьер.
Содержание:
3.1 Пирог теплого пола со стяжкой
3.2 Настильная система
3.3 Укладка на лаги
4.1 Укладка пирога
4.2 Прокладка греющих контуров
4.3 Заливка стяжки

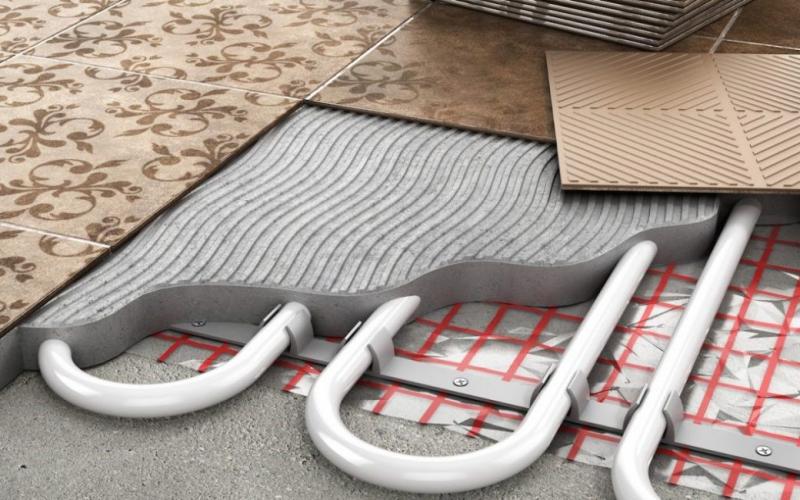

Установка теплого пола под плитку
Благодаря своей практичности кафель часто укладывается в помещениях, где напольное покрытие подвергается особо серьезным внешним воздействиям — на кухне, в ванной комнате, коридорах и санузлах. Дополнительный обогрев таких помещений никогда не будет лишним. К тому же у керамической плитки есть еще одно достоинство, делающее устройство водяного пола целесообразным, — она отлично проводит и отдает тепло.
Устройство водяного теплого под плитку имеет определенные особенности. Во-первых, этот строительный материал укладывается только на идеально ровную основу, обладающую хорошей адгезией с плиточным клеем. Во-вторых, кафель отличается достаточно большим весом, что накладывает определенные требования к прочности основания.
Поэтому технология монтажа теплого пола под плитку несколько отличается от порядка устройства напольной системы под более легкие покрытия — паркет, линолеум или ламинат.
Делаем проект и расчет
Прежде чем закупать материалы и приступать непосредственно к укладке, обязательно нужно рассчитать основные параметры системы отопления, составить схему размещения оборудования и определить маршрут прохождения греющих контуров. Это поможет вам закупить необходимые комплектующие в требуемом объеме, облегчит монтаж и избавит от ошибок в работе.
Также можно воспользоваться специальными программами, которые выполняют все необходимые расчеты на основании введенных данных. Или вручную для каждого помещения нарисовать раскладку теплого пола.Расчет мощности, количества труб и составление плана лучше доверить специалистам, которые не только учтут все особенности помещения и разрабатываемой системы отопления, но и подберут оборудование, оптимальное по цене и качеству.
При составлении плана стоит учитывать следующие нюансы:
-
Греющий контур изготавливается только из цельных отрезков трубы, недопустимо использовать различные соединительные элементы. При этом трубопровод стараются не прокладывать в местах, где будет установлена мебель или бытовые приборы.
-
Коллекторный шкаф, в котором будет находиться распределительный узел, размещают таким образом, чтобы трубы контуров были приблизительно одной длины (допустим разбег до 15 метров). При установке под ящиком обязательно оставляют свободное пространство достаточное для подвода всех трубопроводов.
-
Длина одного контура не должна превышать 100 метров, чтобы в трубопроводе не возрастало гидравлическое сопротивление, негативно влияющее на эффективность системы.
-
Расстояние между уложенными трубами варьируется в пределах 10-25 см. Нельзя укладывать трубопровод непосредственно возле стены, нужно отступить от нее на 20-30 см.
Укладка контура водяного теплого пола выполняться по следующим схемам.
В закрытых помещениях — ванных комнатах, санузлах и коридорах обычно укладывается «улитка», обеспечивающая равномерный прогрев всей поверхности пола. На кухнях и в комнатах, где более высокие теплопотери из-за наличия окон и балконов, предпочтительнее использовать схему укладки водяного теплого пола под плитку в виде «змейки».
После всех расчетов для теплого пола подбирается оборудование — коллекторная группа, теплоизоляционный материал, трубы греющего контура и т.д. Эти работы стоит также доверить профессионалам или обратиться за помощью к специалистам магазина, где приобретается все необходимое.Важно! Трубы, по которым проходит наиболее нагретый теплоноситель, необходимо укладывать на самых холодных участках.
Способы укладки водяного пола под плитку
В зависимости от того, где устраивается напольная система отопления, для теплого водяного пола под плитку существует несколько способов монтажа пирога:
-
с укладкой бетонной стяжки — самый распространенный вариант;
-
настильная система — выполняется без стяжки, плитка укладывается на ГВЛ или другой подходящий материал;
-
укладка на лаги или деревянный черновой пол.
Определенный способ выбирают с учетом конструктивных особенностей здания и помещений. Так вариант с бетонной стяжкой подходит для домов с надежным и прочным основанием, хорошо выдерживающим весовые нагрузки. Настильная система применяется в помещениях со слабым основанием или низкими потолками, так как в этом случае высота пирога минимальна. Укладка на лаги выполняется в частных деревянных строениях.
Принципиальное отличие в перечисленных способах заключается в материале, использующемся в качестве основы для укладки плитки. Нижняя часть пирога имеет похожее строение — сначала укладывается слой гидроизоляции и теплоизоляционный материал, поверх которого монтируется греющий контур.
Пирог теплого пола со стяжкой
Конструкция заливается цементным раствором или самовыравнивающимся составом. Чтобы не повредить трубы контура, их обязательно закрепляют на основании, арматурной сетке или плитах теплоизоляции.
Настильная система
В этом случае для теплоизолирующего слоя используются прочные пенополипропиленовые плиты, выдерживающие серьезные весовые нагрузки. Или с равным шагом монтируются специальные пластины с пазами для установки труб, на которые укладываются гипсоволокнистые листы или монтажная сетка.
Укладка на лаги
Между лагами укладывается подходящий теплоизоляционный материал — полистирол или минеральная вата. Поверх устанавливаются модули ДПС с готовыми канавками под трубы.
При наличии чернового пола трубы можно уложить на специальные алюминиевые пластины, которые будут не только фиксировать контур, но и выполнять роль теплоотражающего элемента.
Наиболее трудоемкой считается укладка пирога со стяжкой, поэтому расскажем как выполнить монтаж этого вида водяного теплого пола под плитку своими руками. Кроме того, такая система наиболее распространена благодаря своей долговечности.
Особенности устройства водяного теплого пола со стяжкой
При выборе этого способа укладки, стоит помнить что вес 1 м² многослойного пирога может достигать четверти тонны. Поэтому водяной теплый пол со стяжкой монтируется только при наличии крепкого основания.
В первую очередь подготавливается черновое основание — его очищают от старой стяжки и выравнивают. Если есть значительные дефекты, углубления и трещины заделывают ремонтным раствором. На несущественные шероховатости можно не обращать внимания. Главное, при устройстве водяного теплого пола под плитку выровнять поверхность точно по уровню.
Также сразу рекомендуется установить коллекторный шкаф, в котором будет находиться распределительный узел. Эта система отвечает за распределение теплоносителя по контурам, а также позволяет регулировать его подачу и температуру.
Если есть возможность, шкаф с коллектором можно заглубить в стену, сделав под него нишу глубиной в 20-25 см.
Укладка пирога
Первым слоем обязательно укладывается гидроизоляция, предназначенная не только для защиты пирога от проникновения влаги от основания, но и предупреждения возможных протечек при аварии в системе отопления. Обычно используется самый практичный и недорогой материал — плотная полиэтиленовая пленка толщиной 0,2-0,5 мм. Укладывают ее внахлест с заступом на 10-15 см, полосами вдоль самой длинной стены. Стыки материала проклеивают скотчем. Также захватывают нижнюю часть стены, где пленка закрепляется с помощью строительного степлера.
Кроме того, по периметру помещения необходимо проложить демпферную ленту, которая будет компенсировать расширение стяжки при ее нагреве.
Следующий этап — укладка теплоизоляционного материала, в качестве которого могут использоваться:
-
Пенополистирольные плиты. Имеют хорошую прочность и высокие теплоизоляционные свойства. Используются, если помещение находится над грунтом или неотапливаемым подвалом.
-
Фольгированные подложки. Применяются в случае, когда нижнее помещение теплое.
В большинстве случае для теплоизоляционного слоя выбирают плиты из пенополистирола. Они удобнее в укладке и имеют более длительный срок службы. Кроме того, сегодня предлагаются маты со специально сделанными бобышками, которые надежно фиксируют трубы контура без использования дополнительного крепежа.
Прокладка греющих контуров
Трубопровод укладывают в соответствии с выбранной схемой, начинают с самых холодных участков помещения. При этом тщательно следят, чтобы трубы не перекручивались и не заламывались. Параллельно с укладкой выполняется фиксация контура. При этом не стоит закреплять трубы слишком жестко и чрезмерно затягивать крепежные элементы — это может привести к повреждению трубопровода.
После прокладки всех греющих контуров система обязательно проверяется на герметичность. Для этого все трубы подключают к распределительному узлу, наполняют водой и оставляют на сутки. Также стоит провести своеобразное тепловое испытание, пустив по контуру на 30 минут горячую воду температурой в 80-85°C.
Заливка стяжки
Технология заливки бетонной стяжки при установке теплого пола под плитку практически не отличается от стандартной процедуры закладки цементного раствора. Главное отличие на таких покрытиях формируют деформационный шов, компенсирующий тепловое расширение бетона. Делают его с помощью эластичной прокладки (например, той же демпферной ленты), устанавливающейся до закладки раствора.
Для изготовления стяжки можно использовать практически любой состав, характеристики которого при необходимости улучшают с помощью пластификаторов или специальных добавок.
Важно! Толщина слоя стяжки должна быть не менее 4 см. Плитку можно укладывать не раньше, чем раствор полностью просохнет. Для цементной стяжки время полного высыхания такого слоя составляет около 28 дней, для самонивелирующихся составов — срок указан на упаковке.
Укладка напольной плитки
Плитка укладывается при отключенной системе отопления в соответствии с технологией, рекомендуемой производителем. Для работ используется клей, предназначенный специально для теплых полов. Материал может выбрать любой, но лучше отдать предпочтение плитке с гладкой поверхностью, чтобы не снижать эффективность обогрева.
